cara mengukur tegangan ponsel

cara mengukur tegangan ponsel mutlak harus di kuasai seorang teknisi lantas bagaimana cara mengecek tegangan ponsel  ?
untuk mengetahuinya simak ulasan admin di bawah ini
oke langsung saja sobat untuk mengukur tegangan ponsel maka yang kita gunakan yaitu dua alat
multi tester
dan suplai power tester
sebagai contoh pengukuran di sini kita akan mengukur tegangan lcd 1200 biar jadul tapi semua ponsel sistemnya sama kok sob, oke pertama kita buka skema dulu


nah dari skema ini kita bisa tahu agar lcd bisa bekerja maka dia butuh dua tegangan yaitu tegangan vio dan tegangan vflash adapu letak pengukuran vio dapat di ukur di c2403 sedang vflash dapat di ukur di c2402
yang perlu anda perhatikan bahwa kedua kondensator tersebut terpasang secara paralel jadi anda harus menentukan dulu mana kaki ples dan mana kaki groundnya caranya
kita mulai menentukan dulu ples dan ground nya pada c2403
caranya sispkan multi tester
atur multi tester pada skala ohm x1 lalu letakkan jarum ground yang hitam ke ground ponsel( semua seng ponsel adalah ground ) sedang jarum plesnya atau jarum merah tempelkan pada salah satu kaki c2403

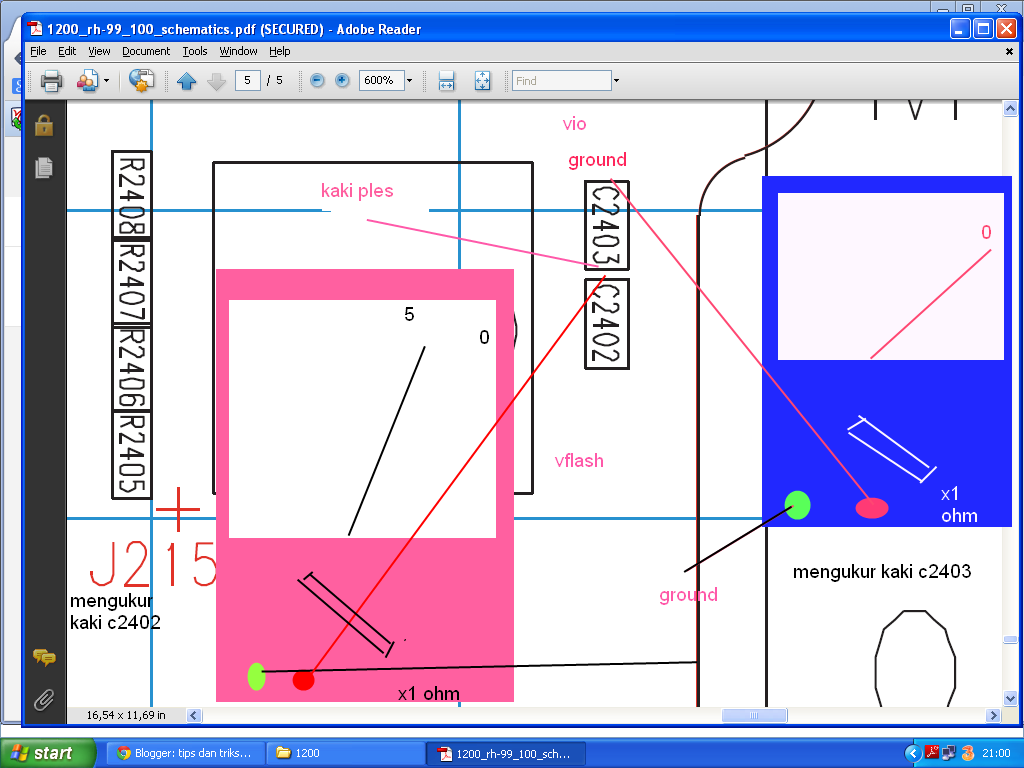

lihat gambar di bawah pada  jarum merah / ples kta tempelkan pada kaki atas ternyata jarum multi tester bergerak penuh ini menandakan bahwa itu jalur ground jika ats jalur ground bawahnya / kaki yang satu pasti jalur plesnya

nah sekarang kita cari kaki ples pada c c2402 lihat gambar atas bagian kanan
saat jarum merah di letakkan pada kaki c2402 yang atas jalur tak bergerak penuh jarum berhenti ke angka 5 ohm ini menandakan bahwa itu jalur ples dan bawahnya sudah pasti kaki ground
oke sekarang kita sudah tahu mana kaki ples dan ground masing masing kondensator tersebut
sekarang ampil ponsel buka kesing cari letak komponen pada gambar di atas lalu beri arus pada ponsel dengan suplai power tester lalu hidupkan ponsel kemudian ukur tegangan vio di komponen c2403 pada kaki plesnya caranya siapkan multi tester atur skala pada dc volt lalu letakkan colokan merah ke ples masing masing kedua kaki komponen di atas dan colokkan hitam tempel pada ground ponsel lihat gambar di bawah
jika dalam pengukuran seperti di atas jarum bergerak ke angka misal 1 berarti tegangan ada namun jika jarum tak bergerak  berarti tegangan nggak ada
penting
terkadang saat mengukur tegangan saat colokkan hitam kita tempelkan ke groud jarum multi tster bergerak abaikan ini  sebab nanti saat colokkan ples multi di tempelkan kekaki komponen ples maka akan bergerak menuju angka tertentu inilah tegangan sebenarnya jika masih belum paham bisa kita musyawarahkan bersama dengan orat oret pada komentar di bawah semoga bermanfaat salam
