cara mengetahui jalur komponen ponsel putus

cara mengetahui jalur ponsel putus mutlak harus di ketahui teknisi ponsel ,sehingga tak menjadi bingung saat mengatasi / memperbaiki kerusakan ponsel.untuk memperbaiki suatu kerusakan ponsel dibutuhkan analisa yang detail untuk mengetahui penyebab kerusakan ponsel tersebut, dengan begitu akan di ketahui apakah kerusakn tersebut di karenakan suatu komponen yang rusak atau di karenakan hanya jalur ponsel yang putus ,nah berkaitan dengan itu di sini admin akan membahas cara mengetahui jalur ponsel putus .
oke pada praktek kali ini kita menggunakn sempel ponsel nokia asha 305 yang ,hilang signal dan saat di cari jaringan secara manual tak dapat operator sama sekali ,hal ini menandakan rx / penerima signal bermasalah langkahnya tentu mengecek jalur antena terlebih dahulu sebab bila jalur antena putus otomatis signal takkan dapat masuk nah bagaimana cara mengetahui jalur antena putus apa tidak simak uraianya sebagai berikut.
pertama
siapkan multi tester atur probe ke posisi ohm x1
kedua
buka sekema ponsel NOKIA ASHA 305 setelah terbuka klik  kanan mous lalu pilih find setelah terbuka tulis antena pada kolom find kemudian pilih enter ,secara oto matis adobe reader akan menampilkan jalur antena lihat gambar.

dari skema di atas di ketahui bahwa jalur antena akan melewati beberapa komponen nah untuk mengetahui apakah jalur antena tersebut putus apa tidak ,maka kita cari dulu letak jalur antena pada pcb ponsel dari sekema di atas di ketahui bahwa letak jalur antena tersebut adalah  E7454

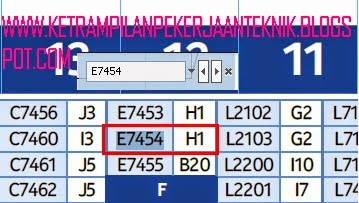

sekarang masuk kehalaman komponen ponsel biasanya terletak pada halaman paling akhir,nah setelah itu tulis pada kolom find E7454 lalu klik enter maka akan ketemu komponen E7454 tersebut,lihat gambar

dari gambar diatas di ketahui bahwa letak konektor antena yaitu E7454 terletak di H1sekarang kita lihat di kolom komponen H1 lihat gambar


nah sekarang letakkan colokan hitam multi tester ke ground ponsel dan colokan merah ke jalur  antena ponsel tersebut ,sekarang lihat jarum pada multi tester jika jarum bergerak hampir penuh berarti ,normal alias jalur baik , jika jarum bergerak sedikit berarti jalur hampir putus alias ada komponen yang mati atau mau putus, jika jarum bergerak penuh berarti jalur konslet ,oke anggap saja jarum tak bergerak atau jalur putus  ,nah sekarang kita cek di manakah letak putusnya ,caranya sebagai berikut.
lihat sekema / gambar nomer satu  di atas pada jalur tersebut di ketahui bahwa jalu paling akhir sebelum masuk ke ic pa adalah R7452  nah sekaran kita cari di manakah letak R7452tersebut caranya pada sekema tulis pada kolom findR7452 ,maka otomatis komputer akan menampilkan letakR7452tersebut lihat gambar

.
 oke sekarang tempelkan colokan  hitam ke ground dan tempelkan colokan merah ke jalur antena paling akhir yaitu di R7452,SEKARANG LIHAT PADA JARUM MULTI TESTER JIKA JARUM BERGERAK INI MENANDAKAN JALUR ANTENA PUTUS ANTARA E7454 KER7452.namun jika jarum tak bergerak berarti jalur putus pada ic pa ,langkah perbaikanya tentu dengan cara reblow pa nya atau ganti dengan yang baru,oke anggap saja jarum bergerak ,nah sekarang  jika saat awal kita cek di E7454 jalur putus sedang saat kita cek diR7452 jalur tak putus berarti di pastikan jalur yang putus antara E7454 DAN R7452 ,oke sekarang kita cari tahudi manakah jalur yang putus tersebut caranya,
sekarang tempelkan kedua colokan multi tester yang satu di jalur awal antena  [ E7454 ]dan yang satu lagi ke jalur akhir antena [R7452]lihat gambar
 bila saat di tempelkan kekaki komponen nomer 1 , 2 , 3 4, jarum multi tak bergerak namun saat di tempelkan ke kaki komponen pada gambar nomer lima jarum pada multi bergerak berarti komponen c7456 putus .
langkah perbaikanya dengan cara menjumpernya atau menyambung jalurnya maka masalah akan teratasi

dan signal akan kembali muncul,demikan cara mengetahui jalur putus pada ponsel semoga bermanfaat ,salam
